SMD载带定位齿孔偏移引发贴片机抛料解决方法

在SMT贴片批量生产过程中，抛料是影响生产良率、拉高生产成本、拖慢产线节拍的常见异常。多数人优先排查贴片机参数、吸嘴磨损、元件脏污等问题，却常常忽略SMD载带定位齿孔偏移这一核心隐性诱因。载带齿孔是贴片机链轮传动、准确送料的核心定位基准，一旦出现孔位偏差、齿距不均、孔径变形，会直接导致送料步进不准、型腔偏移、元件对位偏差，引发贴片机识别报错、自动抛料。本文结合SMT现场实操经验，深度解析齿孔偏移的成因，提供全套排查、校正、预防解决方法，从源头降低载带引发的抛料故障。

一、认清齿孔偏移引发抛料的核心原理

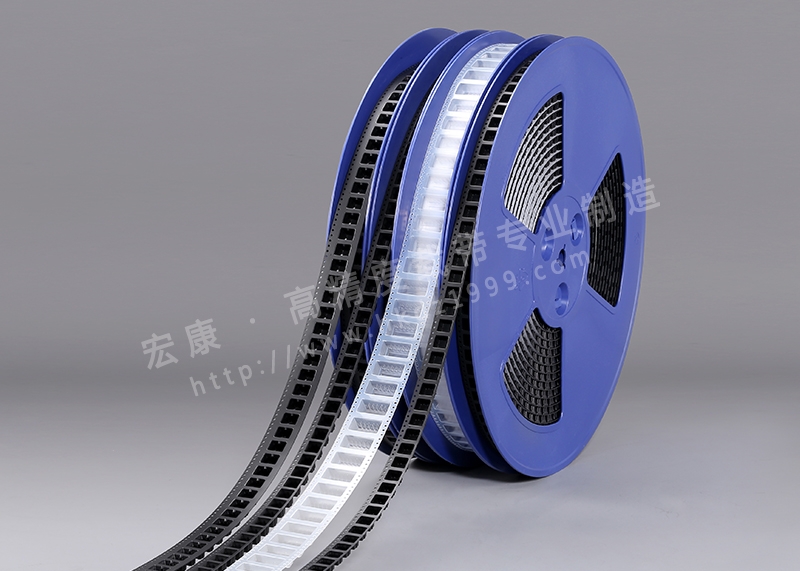

SMD载带依靠两侧定位齿孔与贴片机传动链轮啮合，实现等距、步进送料，保证每一颗元器件都能停留在贴片机取料基准位。标准载带齿孔具备固定孔距、孔径、边距公差，适配各类高速贴片机传动参数。当齿孔出现偏移、变形、孔位歪斜、齿距不均时，链轮啮合会出现打滑、卡滞、步进过量或步进不足的情况。

此时载带型腔与吸嘴取料位置发生错位，视觉识别系统检测到元件偏移、姿态异常、偏差超标，会判定物料不合格，自动执行抛料动作。轻微偏移会造成间歇性抛料，严重偏移会导致批量连续抛料、设备报警停机，大大影响SMT生产线稳定性与生产效率。

二、SMD载带定位齿孔偏移的主要成因

齿孔偏移问题主要来源于载带生产、储运、编带、上机使用四大环节，不同场景的故障成因具备明确规律性。首先是载带成型工艺缺陷，生产打孔设备精度偏差、模具磨损、注塑成型张力不稳定，会导致原生齿孔孔位偏移、孔径大小不一、齿距误差超标，属于原材料先天品质问题。

其次是仓储运输形变，SMD载带多为PC、PS塑胶材质，堆叠受压、高温受潮、卷盘松紧不均，会造成载带侧边拉伸变形，齿孔被拉扯歪斜、间距错乱。再者是编带封装不当，封合过程中盖带张力过大，横向拉扯载带本体，导致单侧齿孔偏移变形。最后是上机操作不当，贴片机链轮磨损、导轨间隙过大、进料张力异常，会强行拉扯载带，加剧齿孔偏移与送料错位。

三、现场快速排查：准确定位齿孔偏移故障点

出现不明原因抛料时，可优先针对载带齿孔做专项排查，快速区分设备故障与物料故障。一、目视抽检，对比载带首尾、中段齿孔规整度，观察是否存在孔位歪斜、孔径椭圆、齿孔边缘破损变形的情况。二、卡尺实测，检测齿孔中距、载带边距、孔径尺寸，核对是否符合行业标准公差范围，超差即可判定为物料异常。

三、动态上机测试，空载运行贴片机，观察载带进料是否卡顿、跳动、偏移，排查链轮啮合是否顺畅；四、对比试验，更换新标准载带上机，若抛料问题立刻消失，即可确定故障根源为原载带齿孔偏移，锁定问题无需盲目调试设备。

四、齿孔偏移引发抛料的针对性解决方法

针对轻微齿孔偏移、可临时补救的载带，可通过设备微调实现正常生产，减少物料浪费。首先调整贴片机进料张力，降低收料、送料阻力，避免张力拉扯进一步加剧偏移；其次微调设备导轨间隙，适配载带宽度，限制载带左右晃动，修正轻微孔位偏差带来的取料错位。同时清理磨损链轮，更换磨损严重的传动配件，避免设备硬件问题放大载带偏移缺陷。

对于批量性齿孔超差、偏移严重的载带，禁止上机生产，需做隔离退换处理。此类载带原生精度不达标，无法通过设备调试修复，强行使用会持续引发抛料、偏位、贴装不良，反而增加生产成本与不良率。同时针对已封装完成的载带，可适度放松盖带收卷张力，释放横向拉力，缓解后期齿孔二次变形。

五、全流程预防机制，杜绝齿孔偏移重复性故障

想要规避齿孔偏移抛料问题，需建立来料检验、仓储管控、上机规范的全流程管控体系。来料环节严格抽检齿距、孔径、边距平行度；仓储环节采用立式存放，避免堆叠受压变形，控制仓储温湿度，防止塑胶材质热胀冷缩引发孔位偏移。

编带生产环节统一盖带封合张力参数，采用匀速恒张力封装工艺，避免单边拉扯载带；上机生产定期保养贴片机传动结构，校准链轮、导轨、张力系统精度。通过从源头把控载带精度、过程管控形变、设备定期校准，解决齿孔偏移引发的抛料难题，稳定SMT贴片生产良率。

总结：SMD载带定位齿孔偏移是容易被忽视的抛料核心诱因，孔位偏差、齿距不均、形变错位会直接导致取料异常、设备抛料。生产中需快速排查故障成因，针对性微调设备参数或隔离不良物料，同时建立全流程预防管控机制，从原材料、储运、编带、上机多维度把控载带精度，有效降低抛料不良率，提升SMT生产线整体生产效率。
